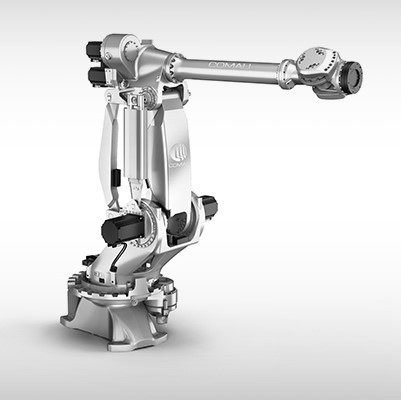

NJ 290-3.0

NJ 290-3.0

Mecânica Robusta e o melhor rácio alcance/carga-útil da sua classe

Quando a performance é uma prioridade

Disponibilizamos-lhe o poder de conduzir a sua automação enquanto assegura a poupança de energia, a redução de custos e uma maior produtividade. Precisamos de dizer mais?

Categoria:

Descrição

Number of axes 6
Maximum wrist payload (Kg) 290
Additional load on forearm (Kg) 50
Maximum horizontal reach (mm) 2997
Torque on axis 4 (Nm) 1668
Torque on axis 5 (Nm) 1668
Torque on axis 6 (Nm) 1177
Stroke (Speed) on Axis 1 +/- 180° (90°/s)
Stroke (Speed) on Axis 2 +/ -75° (90°/s)
Stroke (Speed) on Axis 3 0°/- 220° (90°/s)
Stroke (Speed) on Axis 4 +/- 2700° (105°/s)
Stroke (Speed) on Axis 5 +/- 125° (105°/s)
Stroke (Speed) on Axis 6 +/- 2700° (160°/s)
Repeatability (mm) 0.15
Tool coupling flange ISO 9409 – 1 – 200 – 6 – M12
Robot weight (Kg) 2150
Protection class IP65 / IP67
Mounting position Floor
Operating Areas A (mm) 3680
Operating Areas B (mm) 2997
Operating Areas C (mm) 3195
Operating Areas D (mm) 433
Operating Areas E (mm) -118

  • Comau_NJ29030_Workingareas – Download

O que o NJ 290-3.0 consegue fazer

Montagem, Fundição, Pressão Flexão-de-freio, Usinagem de Processo, Soldagem a Ponto, Usinagem Madeira / Vidro, Selagem Cosmética, Distribuição, Manuseio / Enpacotamento, Corte de Solda a Laser, Tendência para máquina, Medição / Teste, Corte Plasma / Jato de Água, Polimento e Rebarbamento, Usinagem de Processo

NJ 290 – 3.0 trabalha com

Controladores: CG5

Teach Pendant: TP5

Sistemas auxiliaries do NJ 290 – 3.0

Posicionadores: MPTRPDTVPTDO

Eixos Externos: External Axes

Slides: TMF

Informação adicional

Gama

NJ

Alcance

2000-3000 mm

Aplicação

Corte Plasma / Jato de Água, Fundição, Manuseio / Empacotamento, Maquinação de Madeira / Vidro, Medição / Teste, Montagem, Polimento e Desbarbamento, Pressão Flexão-de-freio, Processamento de Maquinação, Sistemas de Visão, Soldagem a Ponto, Tendência para Máquina

Carga útil

Alta 60-300 KG

Indústria

Automação de Máquinas, Automativo, Bens de Consumo, Desenvolvimento de Negócio, EDU, Eletrónica, Soldadura a arco e metal
